近年、台風の大きな被害が全国各地で起こるようになり、風圧軽減の効果が再認識されております。
また、鋼板が日光の反射を受けてまぶしい時も反射が軽減されます。
標準仕様

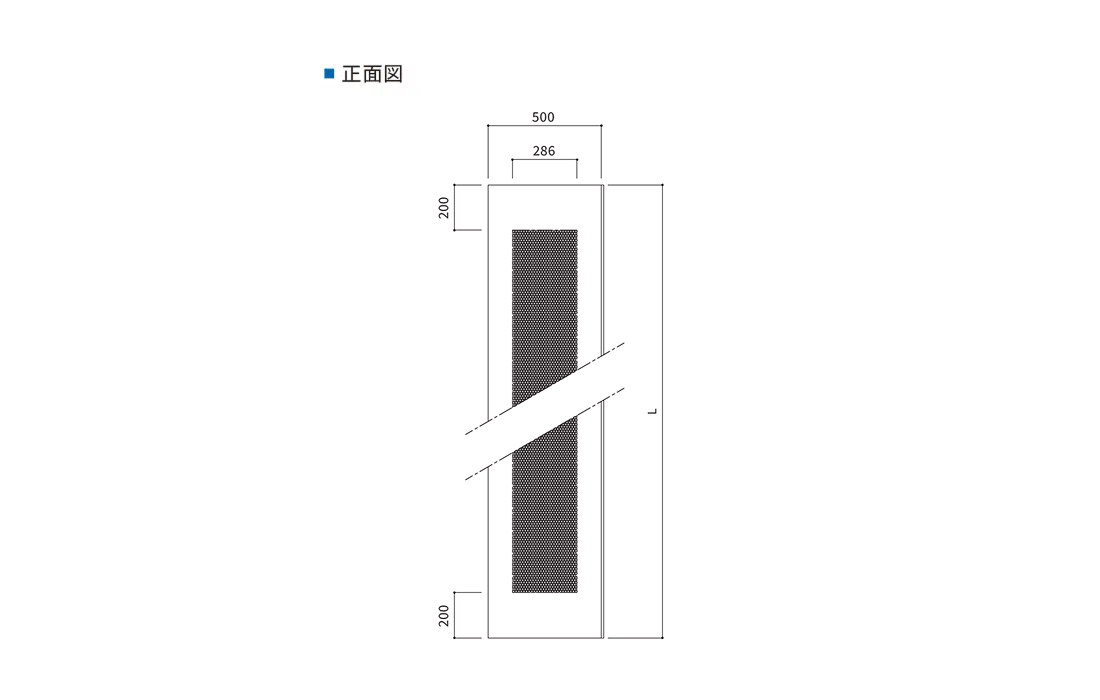

製品図
パンチング仕様
|
形式
|
厚さ | 長さ | 重量 | 有効幅 | 見付面積 | パンチ長 | バンチ幅 | パンチ面積 | 開孔面積 | 開孔率 | 風力係数 | 断面係数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （mm） | （m） | （kg） | （mm） | （m²） | （mm） | （mm） | （m2） | （m²） | （％） | （cm³） | ||
| t | L | B | S=L·B | A | Ao=A*Po | P=Ao/S | C | Z | ||||
|
VICパネル
|
1.2 | 2 | 10.0 | 500 | 1.00 | 1600 | 286 | 0.456 | 0.241 | 24.1 | 0.987 | 2.94 |
| 1.2 | 3 | 14.8 | 500 | 1.50 | 2600 | 286 | 0.743 | 0.392 | 26.1 | 0.960 | 2.94 |
- パンチ径10Φ、ピッチ23.0、孔数13とする(b=12×23.0+10=286)
- パンチ部分の開孔率Po=52.7%
- 安全鋼板の風力係数Co=1.3としてC=Co×(100-P)/100
